? 這是金屬加工（mw1950pub）發(fā)布的第18731篇文章

編者按

---

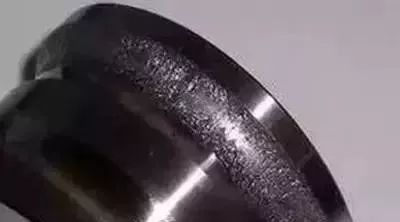

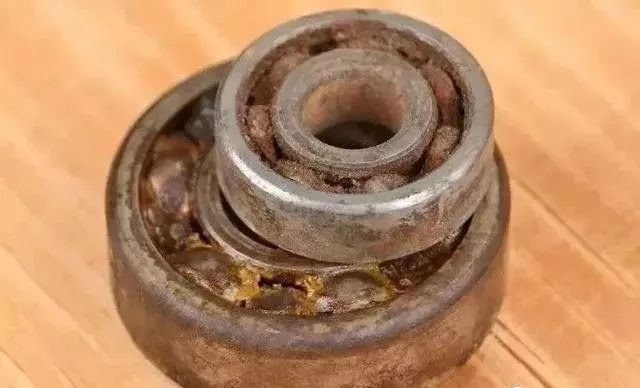

現(xiàn)象：

運(yùn)轉(zhuǎn)面剝離，剝離后呈明顯凸凹狀

原因：

1）負(fù)荷過(guò)大使用不當(dāng)

2）安裝不良

3）軸或軸承箱精度不良

4）游隙過(guò)小

5）異物侵入

6）發(fā)生生銹

7）異常高溫造成的硬度下降

措施：

1）重新研究使用條件

2）重新選擇軸承

3）重新考慮游隙

4）檢查軸和軸承箱加工精度

5）研究軸承周圍設(shè)計(jì)

6）檢查安裝時(shí)的方法

7）檢查潤(rùn)滑劑及潤(rùn)滑方法

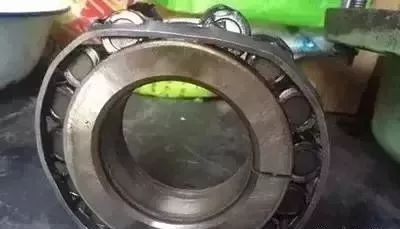

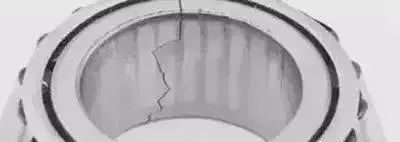

現(xiàn)象：部分缺口且有裂紋

原因：

1）沖擊負(fù)荷過(guò)大

2）過(guò)盈過(guò)大

3）有較大剝離

4）摩擦裂紋

5）安裝側(cè)精度不良（拐角圓過(guò)大）

6）使用不良（用銅錘，卡入大異物）

措施：

1）檢查使用條件

2）設(shè)定適當(dāng)過(guò)盈及檢查材質(zhì)

3）改善安裝及使用方法

4）防止摩擦裂紋（檢查潤(rùn)滑劑）

5）檢查軸承周圍設(shè)計(jì)

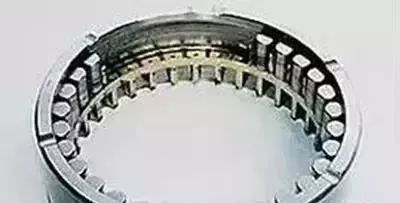

現(xiàn)象：鉚釘松動(dòng)或斷裂，保持架破裂

原因：

1）力矩負(fù)荷過(guò)大

2）高速旋轉(zhuǎn)或轉(zhuǎn)速變動(dòng)頻繁

3）潤(rùn)滑不良

4）卡入異物

5）振動(dòng)大

6）安裝不良（傾斜狀態(tài)下安裝）

7）異常溫升（樹脂保持架）

措施：

1）檢查使用條件

2）檢查潤(rùn)滑條件

3）重新研究保持架的選擇

4）注意軸承使用

5）研究軸和軸承箱剛性

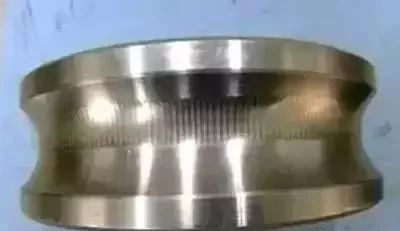

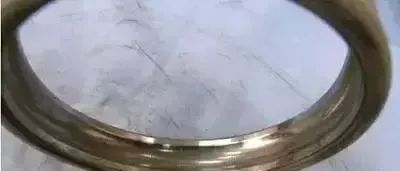

現(xiàn)象：配合面產(chǎn)生紅銹色磨損粉粒

原因：

1）過(guò)盈量不夠

2）軸承搖動(dòng)角小

3）潤(rùn)滑不足（或處于無(wú)潤(rùn)滑狀態(tài)）

4）非穩(wěn)定性負(fù)荷

5）運(yùn)輸中振動(dòng)

措施：

1）檢查過(guò)盈及潤(rùn)滑劑涂布狀態(tài)

2）運(yùn)輸時(shí)內(nèi)外圈分開包裝，不可分開時(shí)則施加預(yù)壓

3）重新選擇潤(rùn)滑劑

4）重新選擇軸承

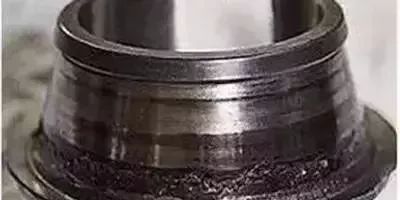

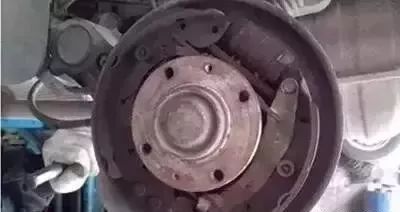

現(xiàn)象：表面磨損，造成尺寸變化，多伴有磨傷、磨痕

原因：

1）潤(rùn)滑劑混中入異物

2）潤(rùn)滑不良

3）滾子偏斜

措施：

1）檢查潤(rùn)滑劑及潤(rùn)滑方法

2）強(qiáng)化密封性能

3）防止定位誤差

推 薦 視 頻

關(guān)注金屬加工視頻號(hào)，關(guān)注有態(tài)度的工業(yè)媒體

-End-

?來(lái)源：世界先進(jìn)制造技術(shù)論壇 ?責(zé)任編輯：邵玉潔 ?審核人：吳曉蘭 ?媒體合作: 010-88379790-801 ?金屬加工雜志唯一投稿網(wǎng)址：http://tougao.mw1950.cn/

聲明：本文所用視頻、圖片、文字如涉及作品版權(quán)問(wèn)題，請(qǐng)第一時(shí)間告知，我們將根據(jù)您提供的證明材料確認(rèn)版權(quán)并按國(guó)家標(biāo)準(zhǔn)支付稿酬或立即刪除內(nèi)容！
